检查点

检查点是 Flink 确保应用程序状态容错的机制。该机制允许 Flink 在任务失败时恢复运算符的状态，并为应用程序提供与无故障执行相同的语义。使用 Kinesis Data Analytics，应用程序的状态存储在 RocksDB 中，这是一种在磁盘上保持其工作状态的嵌入式键/值存储。创建检查点时，状态也会上传到 Amazon S3，因此即使磁盘丢失，也可以使用检查点来恢复应用程序状态。

有关更多信息，请参阅状态快照的工作原理？ 。

通过检查点检验阶段

对于 Flink 中的检查点运算符子任务，有 5 个主要阶段：

  • 等待 [Start Delay] — Flink 使用插入到直播中的检查点屏障，所以这个阶段的时间就是操作员等待检查点屏障到达的时间。

  • 对齐 [对齐持续时间] — 在此阶段，子任务已达到一个屏障，但它正在等待来自其他输入流的障碍。

  • Sync checkpoint [Sync D uration] — 此阶段是子任务实际快照操作员的状态并阻止子任务上的所有其他活动的阶段。

  • 异步检查点 [Async Duration] — 此阶段的大部分时间是将状态上传到 Amazon S3 的子任务。在此阶段，子任务不再被阻止，可以处理记录。

  • 确认 — 这通常是一个短暂的阶段，只是子任务向发送确认 JobManager 并执行任何提交消息（例如，使用 Kafka sinks）。

每个阶段（确认除外）都映射到检查点的持续时间指标，该指标可从 Flink WebUI 获得，这有助于找出长检查点的原因。

要查看检查点上每个可用指标的确切定义，请前往 “历史记录” 选项卡。

正在调查

在调查检查点持续时间较长时，需要确定的最重要的事情是检查点的瓶颈，即哪个操作员和子任务到达检查点的时间最长，以及该子任务的哪个阶段需要更长的时间。这可以通过作业检查点任务下的 Flink WebUI 来确定。Flink 的 Web 界面提供有助于调查检查点问题的数据和信息。有关完整明细，请参阅监控检查点。

首先要看的是Job 图中每个操作员的端到端持续时间，以确定哪个操作员需要很长时间才能到达检查点，需要进一步调查。根据 Flink 文档，持续时间的定义是：

从触发时间戳到最新确认的持续时间（如果尚未收到确认，则为 n/a）。完整检查点的端到端持续时间由最后一个确认检查点的子任务决定。这个时间通常比单个子任务实际检查状态所需的时间要长。

检查点的其他持续时间也提供了有关在哪里花费时间的更精细的信息。

如果同步持续时间很长，则表示在快照期间发生了一些事情。在此阶段调用实现 SnapshotState 接口的类；这可以snapshotState()是用户代码，因此线程转储可用于对此进行研究。

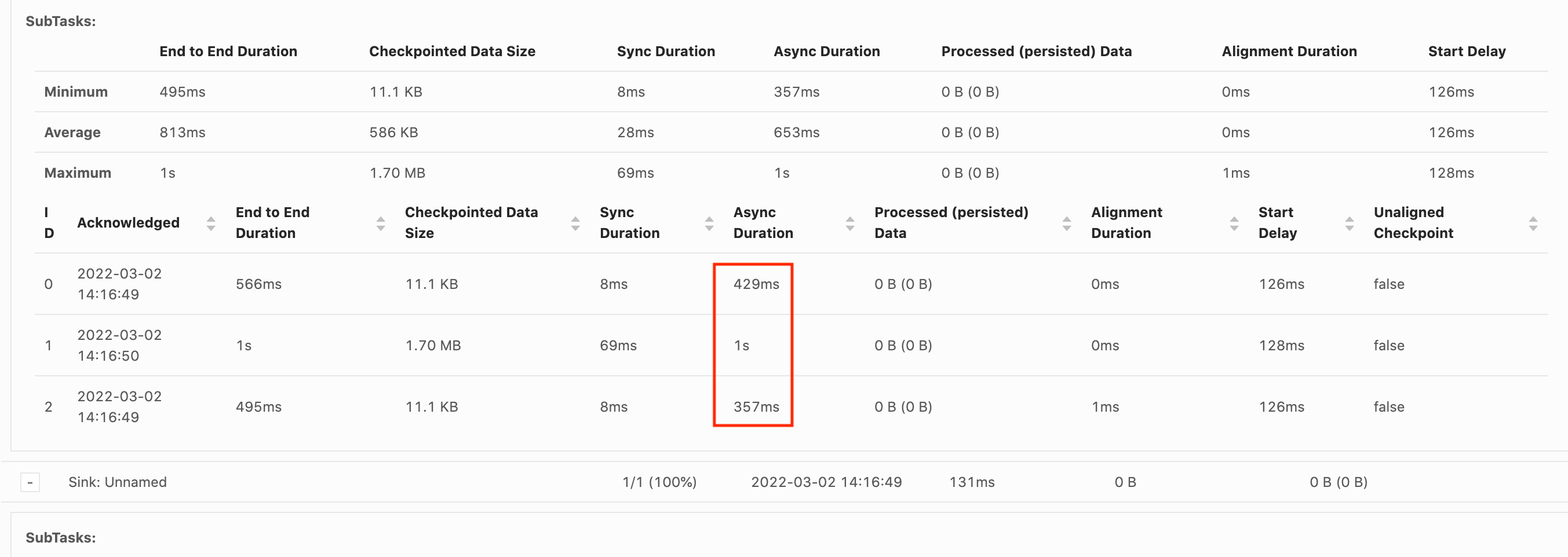

较长的异步持续时间表明需要花费大量时间将状态上传到 Amazon S3。如果状态很大，或者正在上传很多状态文件，就会发生这种情况。如果是这样的话，那么值得研究一下应用程序是如何使用状态的，并确保尽可能使用 Flink 原生数据结构（使用键控状态）。Kinesis Data Analytics 配置 Flink 的方式可以最大限度地减少 Amazon S3 的调用次数，从而确保调用时间不会太长。以下是操作员的检查点统计信息示例。它表明，与之前的运算符检查点统计数据相比，Async 持续时间相对较长。

调查检查点

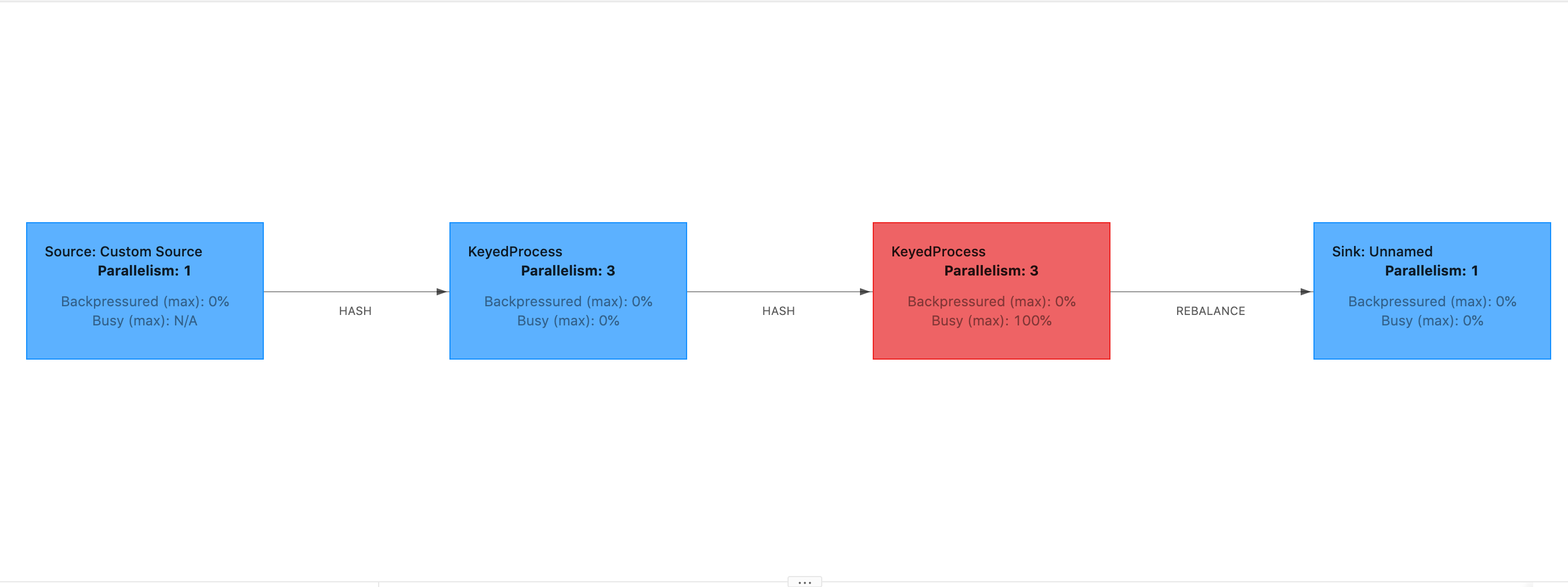

如果启动延迟过高，则表明大部分时间都花在等待检查点屏障到达操作员手中。这表明应用程序需要一段时间来处理记录，这意味着任务图中的障碍正在缓慢流动。如果Job 压力过大或操作员经常忙碌，通常会出现这种情况。以下是第二位 JobGraph KeyedProcess 操作员忙碌的示例。

调查检查点

你可以使用 Flink Flame Graphs 或 TaskManager 线程转储来调查花了这么长时间的原因。一旦确定了瓶颈，就可以使用 Flame-graph 或 thread-dumps 进行进一步调查。

线程转储

线程转储是另一种调试工具，其级别略低于 flame graph。线程转储输出所有线程在某个时间点的执行状态。Flink 采用 JVM 线程转储，这是 Flink 进程内所有线程的执行状态。线程的状态由线程的堆栈跟踪以及一些附加信息来呈现。Flame 图实际上是使用快速连续获取的多个堆栈跟踪来构建的。该图是由这些跟踪结果制成的可视化，可以轻松识别常见的代码路径。

"KeyedProcess (1/3)#0" prio=5 Id=1423 RUNNABLE
    at app//scala.collection.immutable.Range.foreach$mVc$sp(Range.scala:154)
    at $line33.$read$$iw$$iw$ExpensiveFunction.processElement(<console>>19)
    at $line33.$read$$iw$$iw$ExpensiveFunction.processElement(<console>:14)
    at app//org.apache.flink.streaming.api.operators.KeyedProcessOperator.processElement(KeyedProcessOperator.java:83)
    at app//org.apache.flink.streaming.runtime.tasks.OneInputStreamTask$StreamTaskNetworkOutput.emitRecord(OneInputStreamTask.java:205)
    at app//org.apache.flink.streaming.runtime.io.AbstractStreamTaskNetworkInput.processElement(AbstractStreamTaskNetworkInput.java:134)
    at app//org.apache.flink.streaming.runtime.io.AbstractStreamTaskNetworkInput.emitNext(AbstractStreamTaskNetworkInput.java:105)
    at app//org.apache.flink.streaming.runtime.io.StreamOneInputProcessor.processInput(StreamOneInputProcessor.java:66)
    ...

上面是从 Flink UI 中为单个线程提取的线程转储片段。第一行包含有关该话题的一些一般信息，包括：

  • 话题名称 KeyedProcess (1/3) #0

  • 话题的优先级 p rio=5

  • 一个唯一的话题 ID =1423

  • 线程状态可运行

话题的名称通常提供有关该话题一般用途的信息。操作员线程可以通过其名称来识别，因为操作员线程与操作员线程同名，还可以指示它与哪个子任务相关，例如，KeyedProcess (1/3) #0 线程来自KeyedProcess操作员并且来自第 1 个（共 3 个）子任务。

线程可能处于以下几种几种几种某种状态：

  • 新 — 话题已创建但尚未处理

  • 可运行 — 线程在 CPU 上执行

  • BLOCKED — 该线程正在等待另一个线程释放其锁定

  • 等待-线程正在使用wait()join()、或park()方法等待

  • TIMED_WAITING — 线程使用休眠、等待、加入或暂留方法等待，但等待时间最长。

注意

在 Flink 1.13 中，线程转储中单个堆栈跟踪的最大深度限制为 8。

注意

线程转储应该是调试 Flink 应用程序中性能问题的最后手段，因为它们可能难以阅读，需要采集多个样本和手动分析。如果可能的话，最好使用火焰图。

在 Flink 中，可以通过选择 Flink 界面左侧导航栏上的任务管理器选项，选择特定的任务管理器，然后导航到 Thread D ump 选项卡来进行线程转储。线程转储可以下载，复制到你最喜欢的文本编辑器（或线程转储分析器），也可以直接在 Flink Web UI 的文本视图中进行分析（但是，最后一个选项可能有点笨拙。

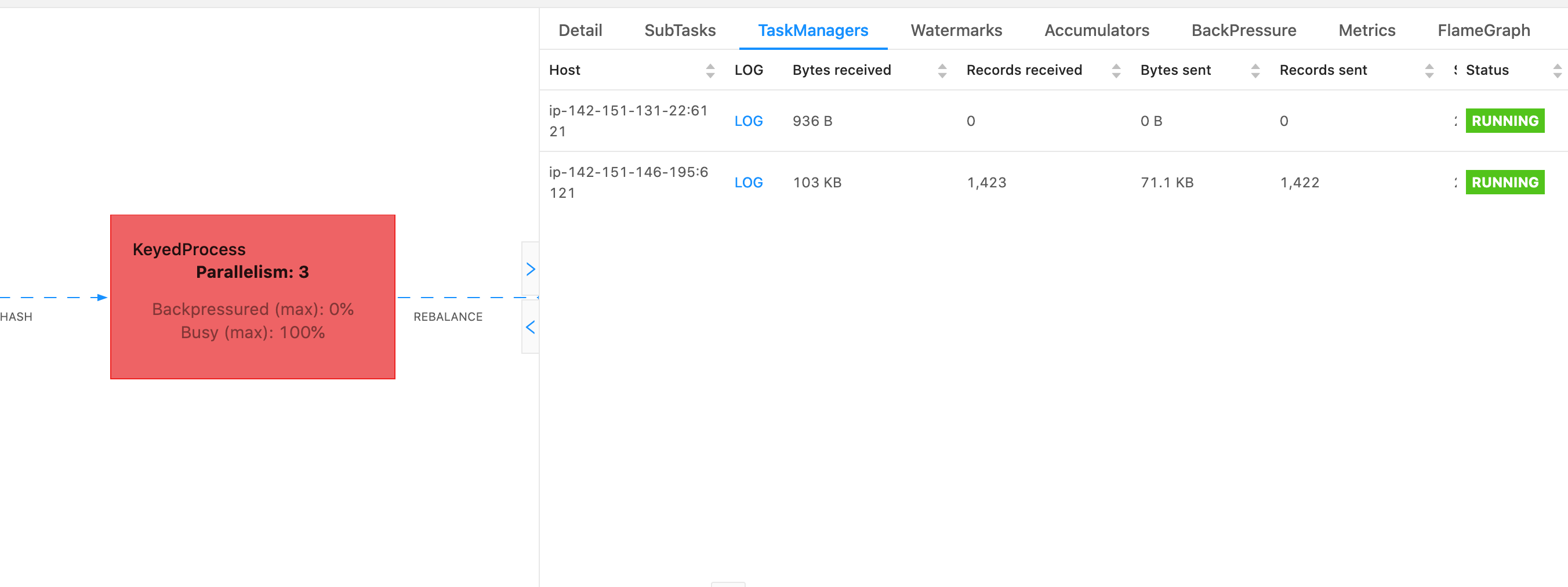

选择特定的运算符时，可以使用哪个任务管理器对TaskManagers选项卡进行线程转储。这表明操作员正在操作员的不同子任务上运行，并且可以在不同的任务管理器上运行。

使用线程转储

转储将由多个堆栈跟踪组成。但是，在调查垃圾场时，与操作员有关的垃圾最为重要。这些很容易找到，因为运算符线程与运算符同名，并且表明它与哪个子任务有关。例如，以下堆栈跟踪来自KeyedProcess操作员，是第一个子任务。

"KeyedProcess (1/3)#0" prio=5 Id=595 RUNNABLE
    at app//scala.collection.immutable.Range.foreach$mVc$sp(Range.scala:155)
    at $line360.$read$$iw$$iw$ExpensiveFunction.processElement(<console>:19)
    at $line360.$read$$iw$$iw$ExpensiveFunction.processElement(<console>:14)
    at app//org.apache.flink.streaming.api.operators.KeyedProcessOperator.processElement(KeyedProcessOperator.java:83)
    at app//org.apache.flink.streaming.runtime.tasks.OneInputStreamTask$StreamTaskNetworkOutput.emitRecord(OneInputStreamTask.java:205)
    at app//org.apache.flink.streaming.runtime.io.AbstractStreamTaskNetworkInput.processElement(AbstractStreamTaskNetworkInput.java:134)
    at app//org.apache.flink.streaming.runtime.io.AbstractStreamTaskNetworkInput.emitNext(AbstractStreamTaskNetworkInput.java:105)
    at app//org.apache.flink.streaming.runtime.io.StreamOneInputProcessor.processInput(StreamOneInputProcessor.java:66)
    ...

如果有多个同名的运算符，这可能会变得令人困惑，但我们可以命名运算符来解决这个问题。例如：

....
.process(new ExpensiveFunction).name("Expensive function")

火焰图

Flame graph 是一种有用的调试工具，它可以可视化目标代码的堆栈轨迹，从而可以识别最常见的代码路径。它们是通过对堆栈跟踪进行多次采样而创建的。火焰图的 x 轴显示不同的堆栈配置文件，而 y 轴显示堆栈深度和堆栈跟踪中的调用。火焰图中的单个矩形代表堆栈框架，帧的宽度显示了它在堆栈中出现的频率。有关火焰图及其使用方法的更多详细信息，请参阅火焰图表。

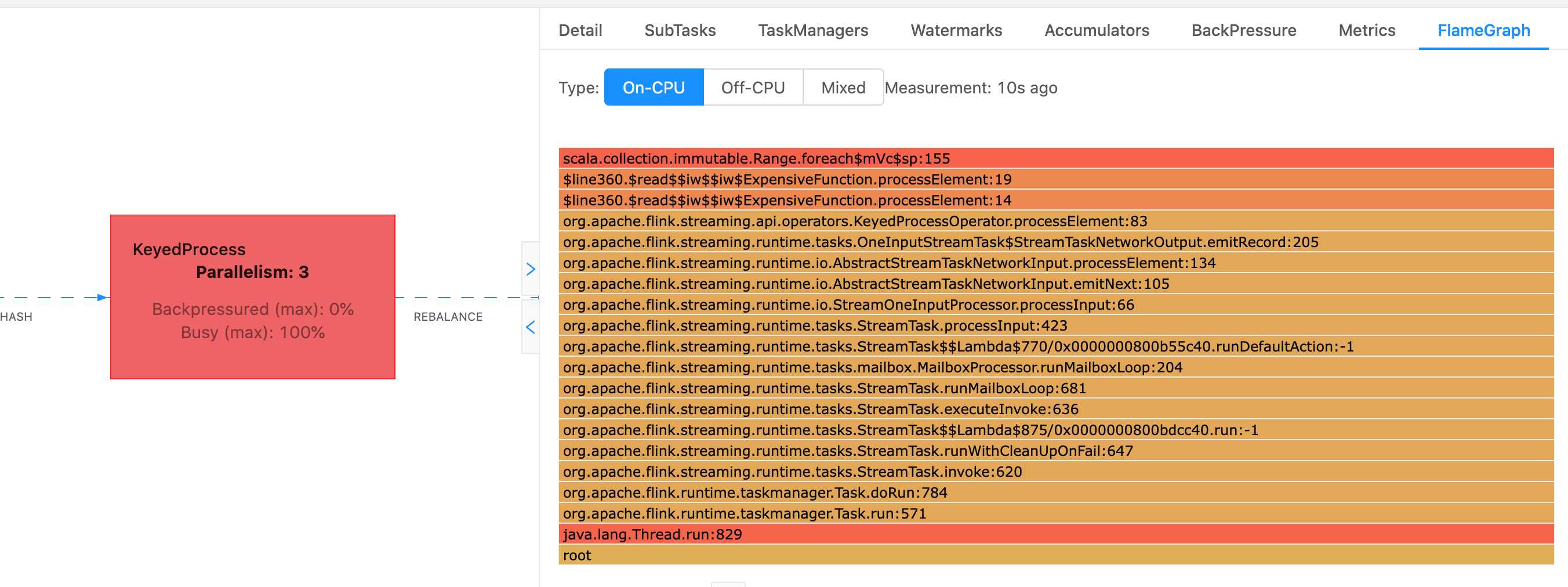

在 Flink 中，可以通过 Web UI 访问操作员的火焰图，方法是选择一个运算符，然后选择FlameGraph选项卡。采集到足够的样本后，将显示火焰图。以下是花 FlameGraph ProcessFunction 了很多时间才能检查的内容。

使用 Flame 图表

这是一个非常简单的火焰图，显示所有的 CPU 时间都花在了 ExpensiveFunction 操作员的 foreach 视图中。processElement您还会获得行号，以帮助确定代码在何处执行。
